구리 틴 합금 전자기 모방 금 접착 FF-5130

구리 주석 합금 전기 도금 모조 금 도금; FF-5130

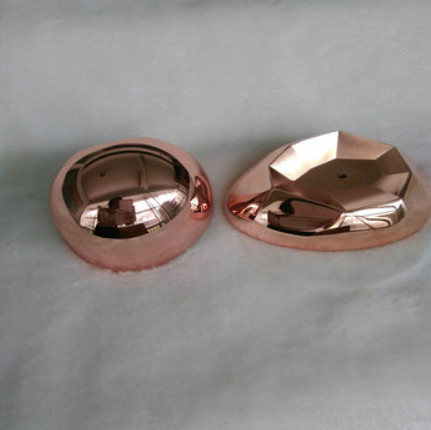

FF-5130은 시안화물 금 모조 및 피로인산염 금 모조 공정을 대체하는 데 사용할 수 있습니다. 이 제품은 광범위한 전류 밀도에서 금 모조 코팅을 얻을 수 있습니다. 용액에는 시안화물 및 인 화합물이 포함되어 있지 않으며 폐수 처리는 친환경적입니다.

1. 특징

1.1 전류 효율은 90% 이상이며 코팅은 조밀하고 밝으며 증착 속도는 약 0.2 um/min(1.0A/dm²)입니다. 코팅의 외관은 균일하고 금색과 같습니다. 0.05~2.7 A/dm의 전류 밀도 범위 내에서², 코팅의 주석 함량은 균일하고 9~12%이며, 깊은 도금 능력이 우수합니다. 욕조는 유지 관리가 용이합니다. 주석염을 추가로 보충해야 하는 경우를 제외하고 다른 물질은 손실만 발생합니다. 두께가 10μm 이상이면 전기 성형하여 금 코팅을 모방할 수 있으며, 코팅의 외관과 품질은 변하지 않습니다.

1.2 도금조: PVC, 폴리프로필렌.

1.3 여과: 연속 여과, 도금 용액은 PP 필터 요소로 여과해야 합니다(기공률은 1um이 바람직합니다. 최소 5 um). 연속 여과는 도금 용액을 깨끗하게 유지하기 위한 것입니다. 사용하기 전에 필터 요소를 60℃에서 10% 수산화칼륨 용액에 몇 시간 동안 담가두었다가 사용하기 전에 물로 헹굽니다. 좋은 여과와 혼합을 보장하기 위해 필터 펌프의 순환량은 시간당 5주기에 도달해야 합니다.

1.4 가열: 티타늄 코일 증기 튜브, 티타늄 전기 가열 펜 또는 석영 전기 가열 펜.

1.5 혼합: 공기 혼합 및 용액 여과 혼합이 함께 수행됩니다. 코팅은 핀홀 없이 균일할 수 있습니다.

1.6 양극: 전해 구리(양극 백 포함, 음극 대 양극의 면적 비율: 1:2-4).

1.7 정류기: 전류 출력은 전기 도금 작동 요구 사항을 충족할 수 있으며 리플은 표준 CDC 전원 공급 장치의 5% 미만입니다. 전류계, 전압계 및 연속 전류 트리머를 장착해야 합니다. 전류계를 사용해야 합니다.

2. 용액 조성 및 공정 매개변수

2.1 도금 용액의 조성

3. 용액 준비
3.1 욕조 및 필터 청소: 먼저 수산화나트륨 용액으로 담가 청소한 다음 희석된 황산 용액으로 담가 청소합니다.
참고: 욕조가 시안화물과 함께 사용된 경우 (희석된 수산화나트륨 용액 + 과산화수소) 및 (희석된 황산 + 과산화수소)로 담가 청소하여 시안화물을 엄격하게 제거해야 합니다. 시안화물 없는 모조 금 욕조는 시안화물 오염을 방지하기 위해 시안화물 욕조와 엄격하게 격리해야 합니다.
3.2 욕조 열기(예: 100 L): 필요한 양의 FF-5130M(40 L)을 욕조에 넣은 다음 필요한 양의 황산구리 오수화물(3 kg)을 넣고 완전히 용해된 후 필요한 양의 FF-5130RS(25 L)를 넣고 잘 섞은 다음 20% KOH 또는 20% H2SO4로 pH를 10.8로 조절하고 면심으로 계속 여과합니다.
참고: 욕조를 여는 데 사용되는 물은 순수한 물이어야 합니다.

4. 욕조 제어 및 유지 관리
4.1 pH 값: pH 미터를 사용하여 pH 값을 테스트하고 10.5-11.0으로 제어합니다. 20% KOH 용액 또는 20% H2SO4 용액을 사용하여 조절합니다.
참고: 욕조를 처음 열 때 탄산염이 축적되어 pH가 변동하므로 자주 조절해야 합니다!
4.2 구리 이온 농도: 적정 분석을 사용하여 양극 면적을 조절하거나 구리염을 추가합니다.
참고: 구리염을 추가한 후 pH 값을 조절해야 합니다.
4.3 일반 보충: FF-5130M(1～2 L/KAh), FF-5130RS(6～7 L/KAh)

4.4 Sn 함량 보정: 도금 용액의 주석염 농도의 허용 범위는 매우 넓으며 정상적으로 보충할 수 있습니다. 도금 용액을 장기간 사용한 후 Hastelloy 시트를 정제하고 보정합니다. Hastelloy 시트가 붉은색을 띠면 20-30 ml/L FF-5130RS를 추가해야 합니다.
참고: FF-5130RS를 보충한 후 pH가 증가할 수 있으며 조절해야 합니다!
