구리 틴 합금 전자기 모방 금 접착 FF-5130

구리 주석 합금 전기 도금 모조 금 도금; FF-5130

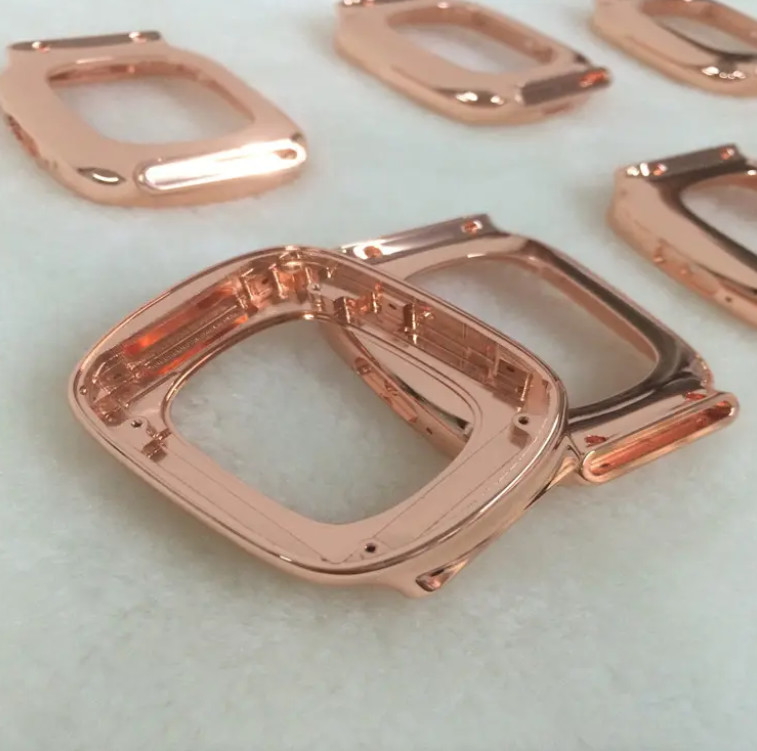

FF-5130은 시안화물 금 모조 및 피로인산염 금 모조 공정을 대체하는 데 사용할 수 있습니다. 이 제품은 넓은 범위의 전류 밀도에서 금 모조 코팅을 얻을 수 있습니다. 용액에는 시안화물 및 인 화합물이 포함되어 있지 않으며 폐수 처리는 친환경적입니다.

1. 특징

1.1 전류 효율은 90% 이상이며, 코팅은 조밀하고 밝으며, 증착 속도는 약 0.2 um/min(1.0A/dm²)； 코팅의 외관은 균일하고 금색과 같습니다. 0.05~2.7 A/dm의 전류 밀도 범위 내에서², 코팅의 주석 함량은 균일하고 9~12%이며, 깊은 도금 능력이 우수합니다. 욕조는 유지 관리가 용이합니다. 주석염을 추가로 보충해야 하는 경우를 제외하고 다른 물질은 손실만 발생합니다. 두께가 10μm 이상이면 전기 성형하여 금 코팅을 모방할 수 있으며, 코팅의 외관과 품질은 변하지 않습니다.

1.2 도금조: PVC, 폴리프로필렌.

1.3 여과: 연속 여과, 도금 용액은 PP 필터 요소로 여과해야 합니다(기공률은 1um이 바람직합니다. 최소 5 um). 연속 여과는 도금 용액을 깨끗하게 유지하기 위한 것입니다. 사용하기 전에 필터 요소를 60℃에서 10% 수산화칼륨 용액에 몇 시간 동안 담근 다음 물로 헹구어 사용해야 합니다. 양호한 여과 및 혼합을 보장하기 위해 필터 펌프의 순환량은 시간당 5 사이클에 도달해야 합니다.

1.4 가열: 티타늄 뱀형 증기 튜브, 티타늄 전기 가열 펜 또는 석영 전기 가열 펜.

1.5 혼합: 공기 혼합 및 용액 여과 혼합이 함께 수행됩니다. 코팅은 핀홀 없이 균일할 수 있습니다.

1.6 양극: 전해 구리(양극 백 포함, 음극 대 양극의 면적 비율: 1:2-4).

1.7 정류기: 전류 출력은 전기 도금 작동의 요구 사항을 충족할 수 있으며, 리플은 표준 CDC 전원 공급 장치의 5% 미만입니다. 전류계, 전압계 및 연속 전류 트리머를 장착해야 합니다. 전류계를 사용해야 합니다.

2. 용액 조성 및 공정 매개변수

2.1 도금 용액의 조성
